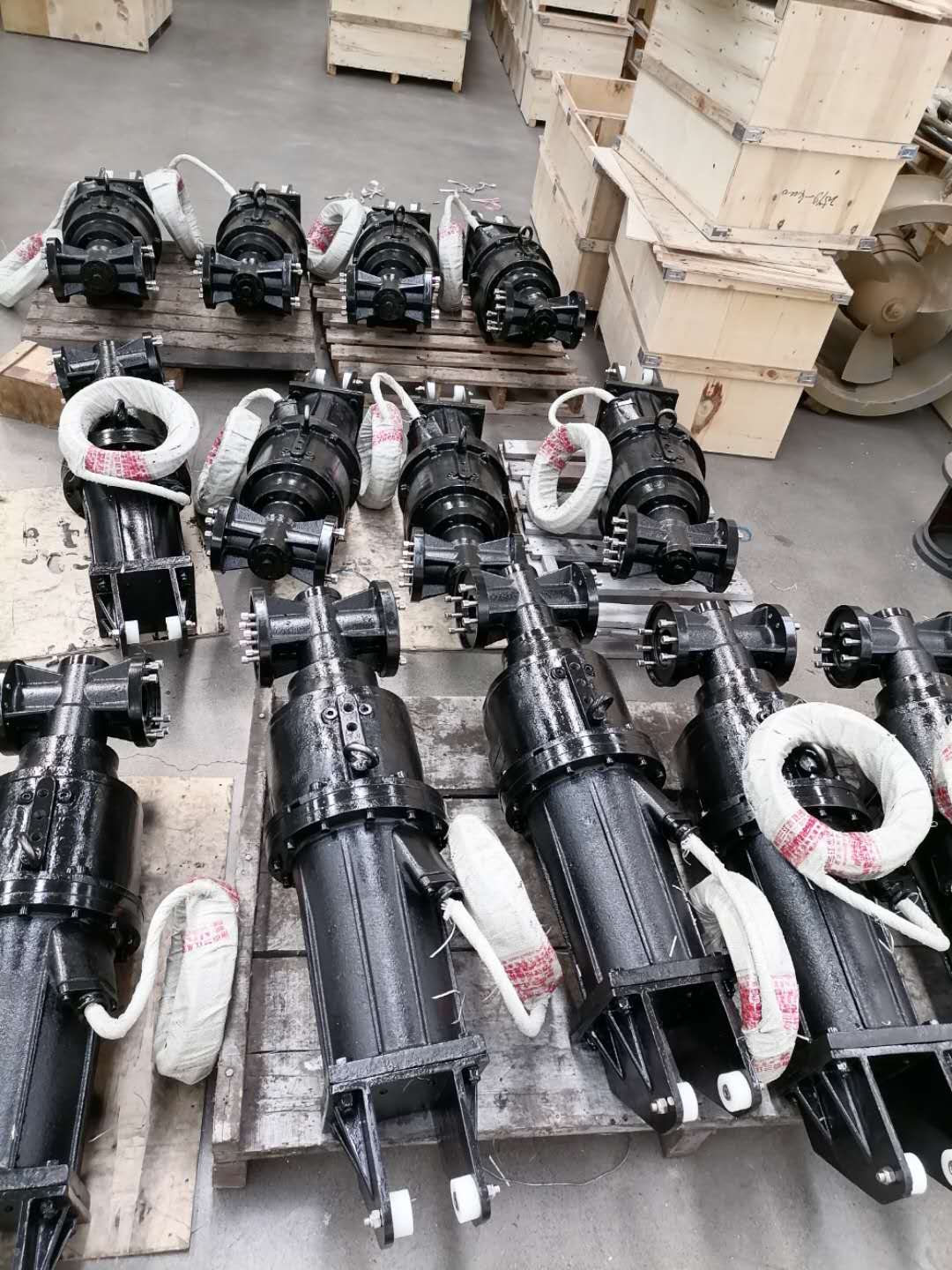

Ponorný posilovač průtoku

Hlavní technické parametry
Výkon motoru 1,5kW
Otáčky oběžného kola 56 ot./min
Průměr oběžného kola 1400 mm
Stupeň ochrany motoru IP68
Úroveň izolace motoru F

Nízkorychlostní protlačovač QJB{0}}se používá k nízkorychlostnímu{1}}míchání v nádržích biologického čištění, provzdušňovacích nádržích nebo anaerobních nádržích. Vytváří silný proud vody s nízkým tangenciálním prouděním, který lze využít pro cirkulaci vody v bazénu a nitrifikační, denitrifikační a defosforizační stupně k vytvoření vodního toku, takže bahno a voda v bazénu jsou plně promíchány, aniž by došlo k zanášení.

Podmínky používání nízkorychlostního tlačného zařízení QJB-
Nízkorychlostní posunovač QJB-je vhodný pro čištění různých domácích a průmyslových odpadních vod. Zařízení může normálně a nepřetržitě fungovat za následujících podmínek:
Teplota média nepřesahuje 40 stupňů;
Hodnota pH média je mezi 5 a 9;
Hustota média nepřesahuje 1150 kg/m3;
Dlouhodobý-provoz pod hladinou, hloubka ponoru obecně nepřesahuje 20 m;

Technický výkon nízkorychlostního-potlačovače průtoku QJB

1. Objem bazénu je 1000-3000m3 a viskozita může dosáhnout 50CP; objem bazénu je 500-700 m3 a viskozita může dosáhnout 1000 CP.
2. Ponorný mixér běží hladce a nezabezpečuje žádné zaseknutí, stagnaci, vibrace a jiné jevy;
3. Ponorné míchadlo je před opuštěním továrny podrobeno těsnící tlakové zkoušce vzduchem. Zkušební tlak je 3 kg/m2 a po dobu 5 minut nedochází k úniku;
4. Ponorný mixér má dvojitou mechanickou ucpávkovou strukturu a břitové těsnění. Mechanická ucpávka zajišťuje spolehlivý provoz do 8 000 hodin bez výměny;
5. Výstupní-kabel ponorného mixéru je opatřen pryžovým{2}}kabelem s měkkým pláštěm YZW v GB5013.2 nebo jinými kabely se stejným výkonem. Standardní délka konfigurace jedné jednotky je 10m. Hlava těsnění kabelu je vulkanizována, aby se zabránilo poškození pláště kabelu a prosakování vody do motoru;
6. Povrch ponorného míchadla je nastříkán anti-korozním nátěrem a jeho povrch je světlý, bez skvrn, hrbolků, prasklin a jiných jevů; základní nátěr krytu motoru je PVC epoxidová pryskyřice a povrch je chlorkaučuková barva;
7. Olejová komora ponorného míchadla je vybavena těsnícím zařízením na ochranu proti úniku;
8. Dvoubarevný vodič (žlutý/zelený) ve vývodu-kabelu ponorného mixéru je určen jako zemnící vodič a spojení je spolehlivé. Značka uzemnění je zřejmá a není snadné ji během životnosti vymazat;
9. Lopatky a rotory ponorného mixéru jsou vyvážené a přesnost vyvážení je G6,3;
10. Podvodní mixér se může otáčet o 120 stupňů v horizontálním směru a úhel proudění lze libovolně nastavit.

Životnost nízkorychlostního posuvníku QJB-

Za stanovených podmínek není průměrná doba provozu ponorného míchadla před výskytem první poruchy kratší než 10 000 hodin a životnost celého stroje není kratší než 15 let.

Konstrukční návrh nízkorychlostního-potlačovače průtoku QJB
1. Spojovací skříňka: Spojovací skříňka je plně utěsněna a izolována od okolní kapaliny a části motoru; Chlazení: Stator motoru je chlazen okolní kapalinou.
2. Reduktor: Převodovka s tvrdým povrchem zubů je použita ke snížení rychlosti oběžného kola. Konstrukce je kompaktní, vzhled je krásný a hladký a nosnost je silná; hlavní motor má malé vibrace a stabilní provoz v okamžiku spuštění; nízká hlučnost; převodový poměr je jemně odstupňovaný a poměr otáček je velký, což může dobře chránit motor a ložiska a má dlouhou životnost.
3. Čepele: Čepele mají dvojitý banánový-tvar a jsou odlity z kompozitního polyuretanu s vysokou{2}}hustotou, aby se čepele nezlomily. Vstupní hrana čepele je ohnutá dozadu a má automatický čisticí výkon. Pojistná matice přírubového typu{5}} je připevněna k hřídeli, kterou lze snadno rozebrat a vyměnit během zvedání a údržby.
4. Motor: Používá se plně ponořený indukční motor s kotvou nakrátko se čtyřpólovým vinutím ponorného motoru, úroveň S1, a úroveň izolace vinutí statoru úrovně F, s úrovní ochrany IP68. Motor může nepřetržitě míchat médium při teplotě 40 stupňů a průměrný nárůst teploty vinutí statoru nepřesahuje 85 stupňů. Může se spustit nejméně 12krát za hodinu, aniž by to způsobilo škodlivé účinky. Během provozu nedojde k jevu přetížení, což zajišťuje nepřetržitý a přerušovaný provoz. Jmenovité napětí je 380 V, tří{11}}fázový, 50 Hz. Přípustné kolísání napětí motoru je ±10 %.
5. Olejová komora: Namažte a ochlaďte těsnicí zařízení, sedlo ložiska a reduktor mezi motorem a kapalinou. Olejová komora hraje roli při tlumení nárazů a tlumení hluku. Airbagové zařízení může být pohřbeno, aby se snížil a snížil nárůst tlaku v olejové komoře.
6. Ložiska: Hřídel motoru je nesena dvěma ložisky, nosná ložiska jsou dvouřadá-kuličková ložiska; hlavní ložisko je dvouřadé soudečkové ložisko-; hřídel oběžného kola je nesena dvouřadým-kuličkovým ložiskem s kosoúhlým stykem a válečkovým ložiskem; ložiska jsou izolována od míchané kapaliny a mazána tukem. Životnost ložiska míchadla je větší než 60 000 hodin.
7. Hřídelová ucpávka: Míchadlo se skládá ze dvou mechanických ucpávek a břitového těsnění. Materiál těsnicího zařízení: karbid wolframu-karbid wolframu.
8. Mechanická ucpávka: Každá náprava je vybavena sériovým -dvojitým{2}}vrstvým nezávislým rotačním systémem mechanické ucpávky hřídele a těsnicí zařízení funguje v olejové nádrži. Konstrukční životnost mechanické ucpávky je větší než 25 000 hodin.
9. Monitorovací systém: Ve vinutí statoru jsou instalovány dva tepelné spínače. Tepelné spínače pracují při 125 stupních. Za normálních okolností teplota motoru nepřesáhne 85 stupňů. Po přehřátí se motor přestane otáčet a spustí alarm. K detekci vody v komoře statoru se používá senzor úniku vody. Když je aktivován snímač úniku vody, motor se přestane otáčet a spustí alarm.
10. Řídicí systém (uživatelsky-konfigurovatelný): Řídicí jednotka může realizovat vlastní-ochranu zařízení s funkcemi ochrany proti přehřátí, nadproudu a úniku a může být vyhrazeno rozhraní PLC.

Hlavní materiály nízkootáčkového-proudu QJB
Bydlení:GG25 šedá litina
Oběžné kolo:kompozitní polyuretan
Hlavní hřídel:nerezová ocel 2Cr13
Mechanická ucpávka:karbid wolframu-karbid wolframu
Vodicí tyč:uhlíková ocel nebo nerezová ocel ASTM304 (uživatelé si mohou vybrat materiál sami)
Zvedací držák:uhlíková ocel nebo nerezová ocel ASTM304 (uživatelé si mohou vybrat materiál sami)
Zvedací řetěz:uhlíková ocel nebo nerezová ocel ASTM304 (uživatelé si mohou vybrat materiál sami)
Materiál statického těsnění:nitrilový kaučuk
Spojovací materiál:nerezová ocel ASTM304
Ložisko:NSK ložisko

Nízká{0}}rychlostní proudová tryska QJB odpovídající dosah
Plně sestavená podvodní vrtule:
Ponorný motor
Kompletní sada zvedacích zařízení, vodících tyčí, konzol, zvedacích řetězů atd.
10m potápěčský kabel, propojovací krabice
Veškeré spojovací příslušenství
